現(xiàn)在的電機殼從最早的鑄鐵機殼到后來的鋁機座，再到現(xiàn)在的油冷、液冷的鋼機殼、不銹鋼機殼，機殼的材質(zhì)的多樣化成為趨勢，特別是雙層中間帶水道的電機座，多數(shù)采用焊接方式成形。

   鐵機殼、鋼機殼或者不銹鋼機殼加熱后的效果怎樣？膨脹量能達(dá)到多少？能否順利熱套定子？帶著這些問題，我們對鋼機殼和不銹鋼電機殼加熱設(shè)備分別進行了實物加熱測試。

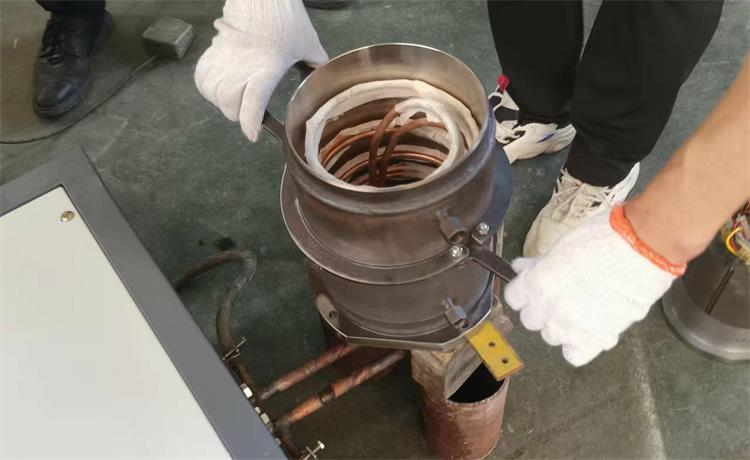

   由于鋼的電機殼是雙層，選擇的方式是從機殼內(nèi)筒里面加熱，目的是讓鋼機座從內(nèi)向外膨脹，測試加熱后的膨脹量、焊縫及機殼是否會產(chǎn)生裂縫、以及內(nèi)外壁的溫差，和熱套定子之后的效果。

實測數(shù)據(jù)：

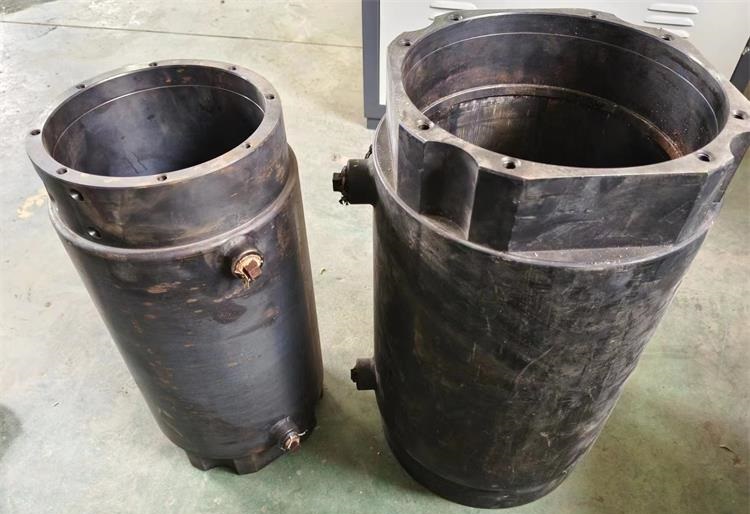

1、加熱鋼殼內(nèi)徑264mm 長度480m的雙層油冷電機座，機殼和定子的過盈量是0.3mm,采用中頻加熱方式，加熱257秒鐘，內(nèi)壁加熱到330℃，外壁256℃，測量內(nèi)孔膨脹量約70絲。

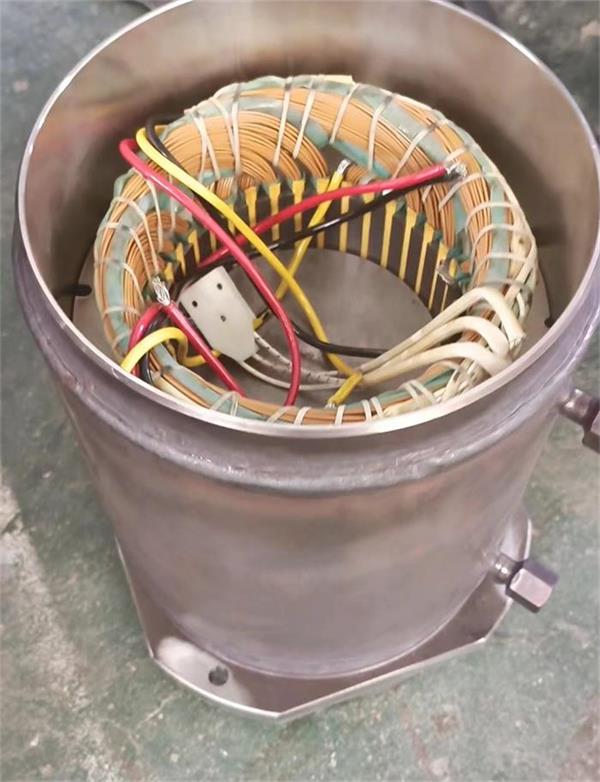

2、加熱不銹鋼電機殼，內(nèi)徑167mm 長度240mm的雙層帶水道殼體，機殼和釘子的過盈量約12絲，單邊約6絲左右，不銹鋼厚度3-3.mm，加熱到外壁160℃時取下來熱套定子，非常輕松，定子與機殼內(nèi)孔間隙較大，將加熱后的不銹鋼機殼冷卻15秒鐘左右，再次熱套，依然很輕松。

3、對加熱后的兩種材質(zhì)機座焊縫、接頭及外觀檢查，未發(fā)現(xiàn)裂痕及其它不良影響。然后將機殼水道灌滿水，一端封住用，另一端進水孔用4KG氣壓封住10分鐘，做密閉實驗，結(jié)果正常。

4、探傷實驗，后來電機廠家對一批熱裝后的機殼送外，做焊縫探傷檢測，結(jié)果未發(fā)現(xiàn)異常。

 總結(jié)：根據(jù)電機殼加熱器實際加熱后的熱套效果，和帶水道鐵機殼、不銹鋼機殼的檢測，從內(nèi)孔加熱無不良影響，熱裝效果較好，客戶對加熱效果很滿意。
